Georg Meindl Lochschleif- und Ausdrehapparat

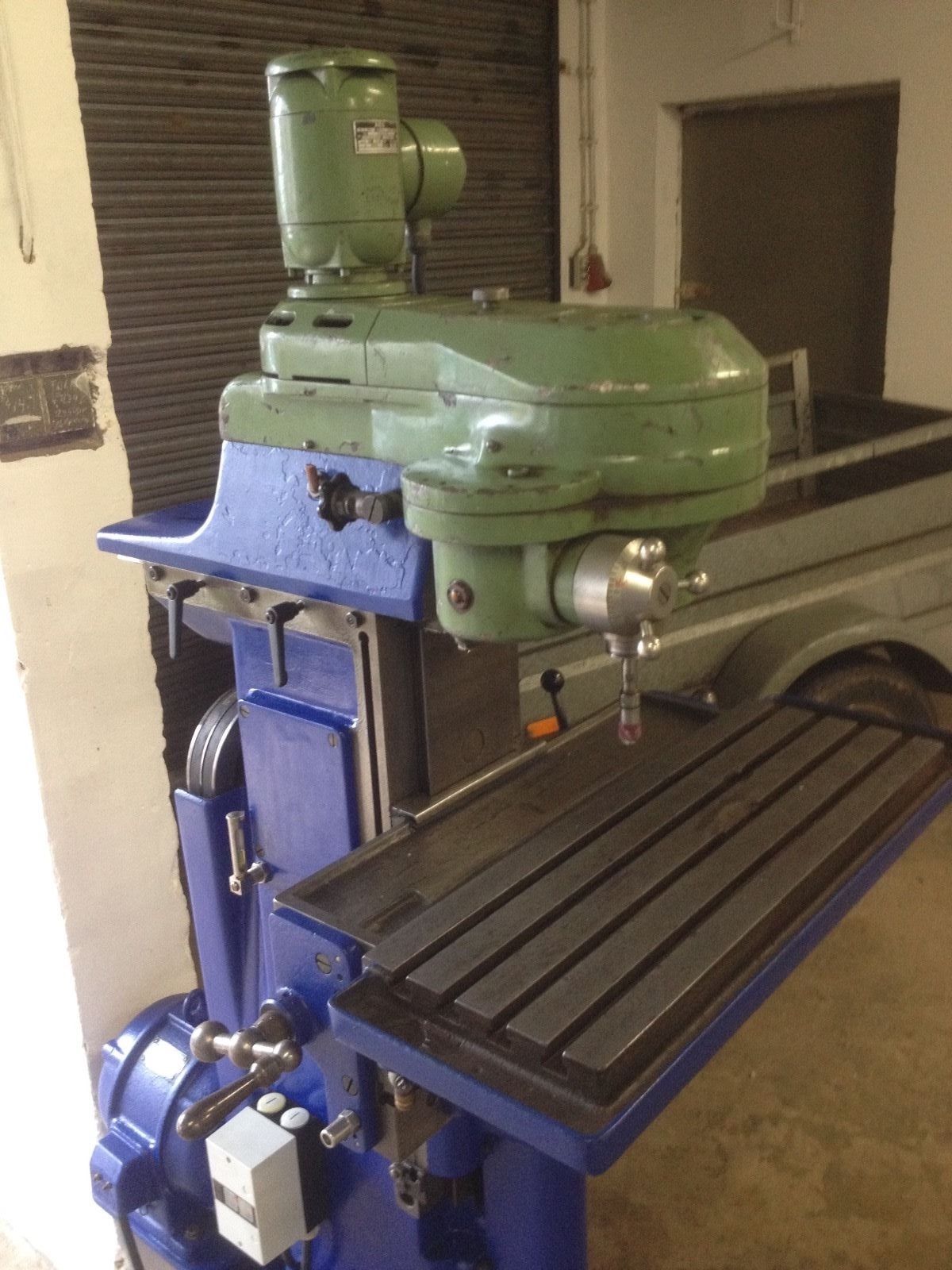

Ein sehr seltenes Zubehörteil, das durch eine Firma in München hergestellt wurde, ist der Lochschleif- und Ausdrehapparat.

Er ist als Mischung aus einem Ausdrehkopf, Schnelllaufkopf und KoordinatenSchleifkopf zu sehen.

Dabei ist eine riemengetriebene Schnelllaufspindel auf einem Planetenkopf (Ähnlich einem Ausdrehkopf) montiert, dessen Auslenkung verstellt werden kann.

Beim Schleifen von Bohrungen hat man allerdings den Nachteil, das die Z-Konsolenbewegung der Fräsmaschine für die Hubbewegung genutzt werden muss. Von einem Präzisionsstandpunkt ist das eher Problematisch, da die Konsolen beim Wechsel von Hoch/Runter und Umkehehrt dazu neigen, minimal zu verkippen.

Die Anwendungsbeispiele zeigen unter anderem das schleifen von Bohrungen und die Nutzung als Ausdrehapparat:

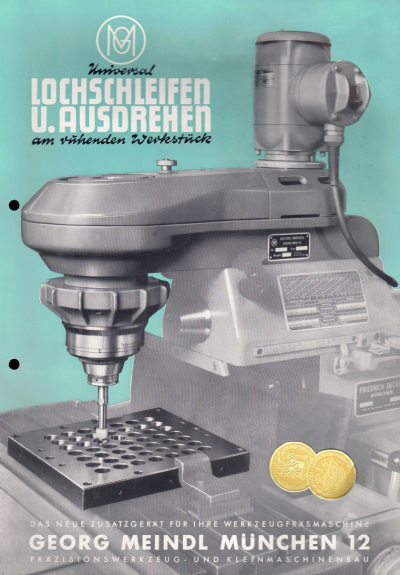

Prospekt

Begleitschreiben

Später hat Deckel einen Koordinatenschleifkopf ins Sortiment eingeführt, der sowohl die Planetenbewegung als auch den Vertikalen Hub für das schleifen von Bohrungen generiert. Dieser Kopf gehört eigentlich zum Zubehör der Koordinatenschleifmaschine LKS, kann mit dem Zwischenbock #2125 allerdings auch auf der FP1 bzw. direkt auf der FP2/FP3 verwendet werden.

Vielen Dank an Bernhard R. für das Bereitstellen der Bilder und Unterlagen
