BEMA FSM 260 Handhebelschleifmaschine
Dürfte meine Werkstatt nur drei Maschinen haben, wären es eine Dreh-, Fräs- und eine Flachschleifmaschine. Die ersten zwei sollten klar sein, aber die Flachschleifmaschine ist eventuell etwas überraschend.
Aber: Die Flachschleifmaschine kann vielmehr als nur Platten und Leisten auf Dicke und Ebenheit schleifen. Viel mehr ist sie ein hochgenauer Maschinenrahmen mit einer Schleifspindel, den Werkstückformen sind nur durch die eigene Phantasie und die verfügbaren Spannmittel und Vorrichtungen Grenzen gesetzt.
Einige Beispiele:
- Flach-/Parallelschleifen sowie das schleifen von Absätzen, Nuten, Fasen und Schrägen
- Rundschleifen von Wellenförmigen Werkstücken zwischen Spitzen
- Rundschleifen von kurzen Werkstücken mit einem Stempelschleifkopf
- Schleifen von Prismatischen Formen - Sowohl mit Flächen als auch Radien
- Bearbeiten von unkonventionellen Werkstoffen wie Glas, Gummi oder einigen Kunststoffen wie Phenolhartgewebe
- Innenrundschleifen von Bohrungen mit einer zusätzlichen Schnelllaufspindel
- Verwendung der Maschine als Messmaschine/Messmikroskop mit einem zusätzlich montiertem Mikroskop
Nach einem langem Auswahlprozess für eine neue Flachschleifmaschine ist die Wahl schlussendlich auf eine Bema FSM260 gefallen. Die Gründe hierfür waren:
- Kreuzrollenführungen in allen Achsen, dabei handelt es sich um eine extrem steife und langlebige Führungsart, die auch kleinste Zustellbewegungen ohne Stickslipeffekt erlaubt.
- Heidenhain Digitalanzeige in Y und Z, extrem genaues Messsystem, dass ein sehr zügiges Arbeiten erlaubt.
- Das Maschinenlayout bei dem man vor der Maschine sitzt - Das erlaubt zum einen ein sehr bequemes Arbeiten, zum anderem ist die Sicht auf die Schleifscheibe und das Werkstück ausgezeichnet.
- Der Schwenkbare Kopf erlaubt es nicht nur Fasen zu schleifen, sondern ist Hilfreich, wenn die Seitenflächen von Werkstücken oder Nutwände geschliffen werden sollen, die Kontaktfläche und damit der Wärmeeintrag kann dadurch stark reduziert werden.
- Ein sehr großer Bearbeitungsraum für eine relativ leichte Maschine (260x180x220mm)

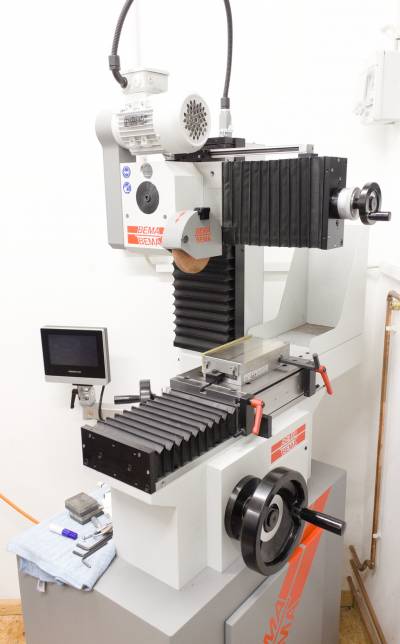

Die komplette Flachschleifabteilung:
Konstruktionsdetails:

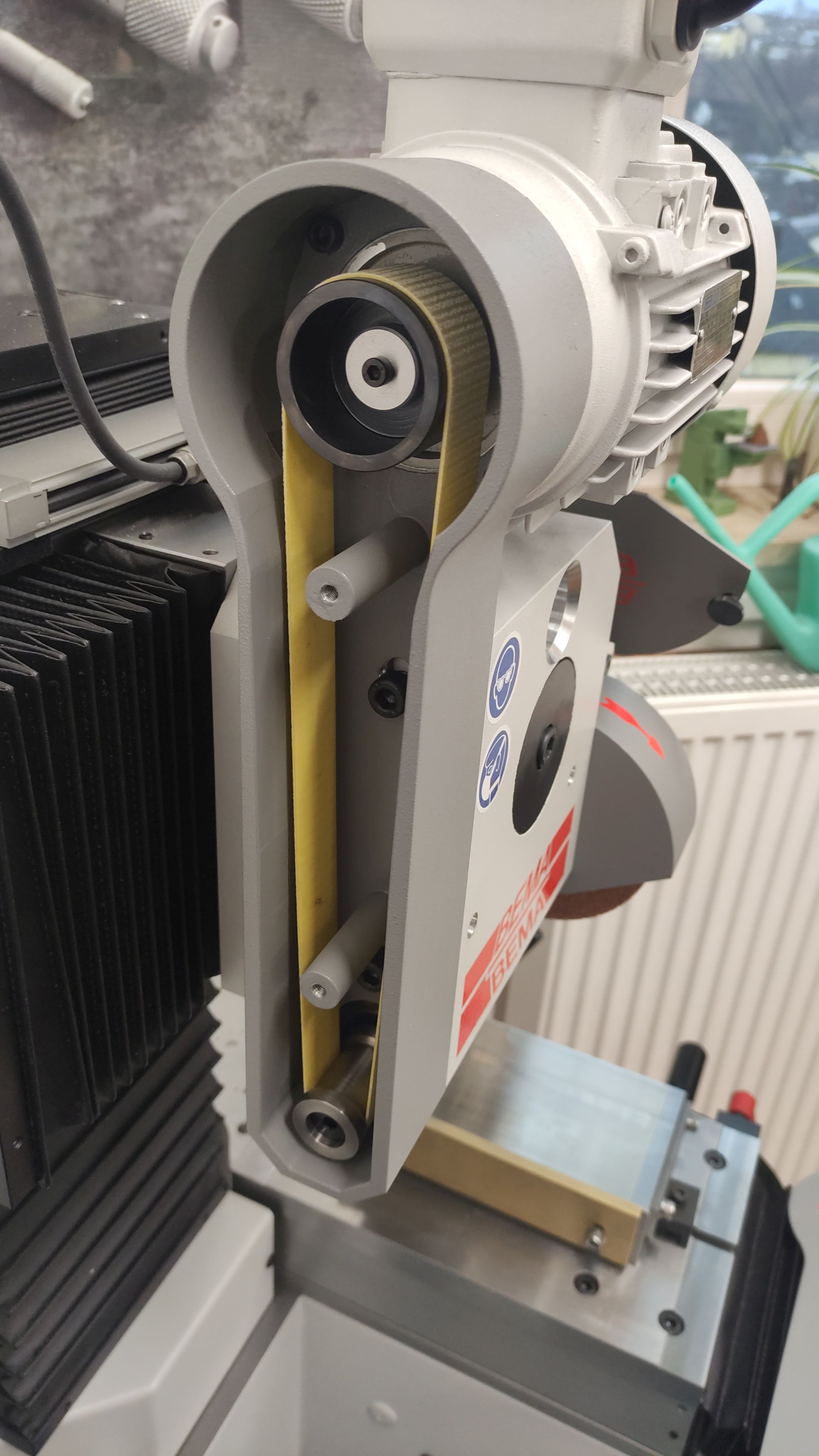

Die Schleifspindel ist eine 45mm Fischer Spindel die über einen Flachriemen angetrieben wird:

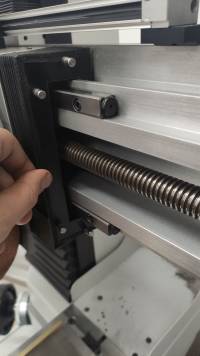

Quer- und Höhenverstellung haben Trapezspindeln mit geteilten, federvorgespannten Doppelmuttern für Spielfreie Zustellung. Außerdem sieht man hier die Kreuzrollenführung.

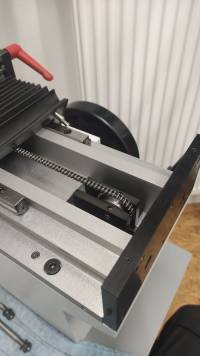

Die Tischpendelbewegung ist über eine feine Rollenkette gelöst, eine erstaunlich feinfühlige und spielfreie Art den Tisch anzutreiben.
