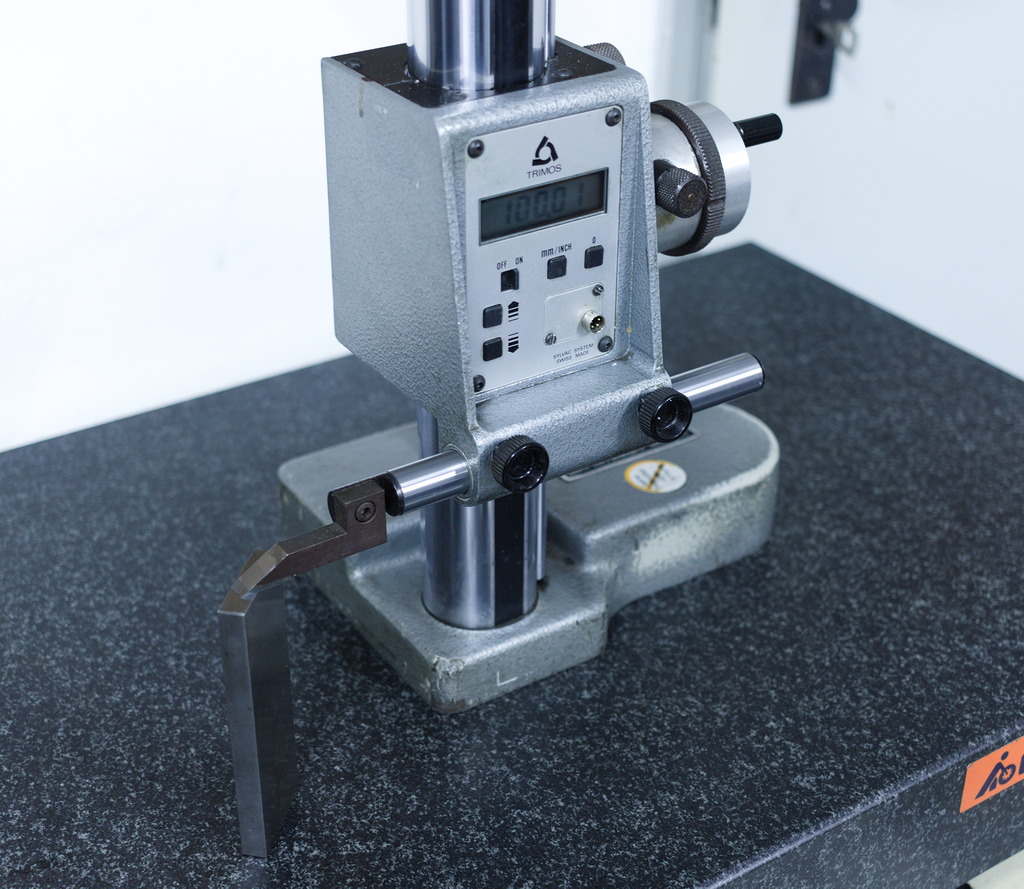

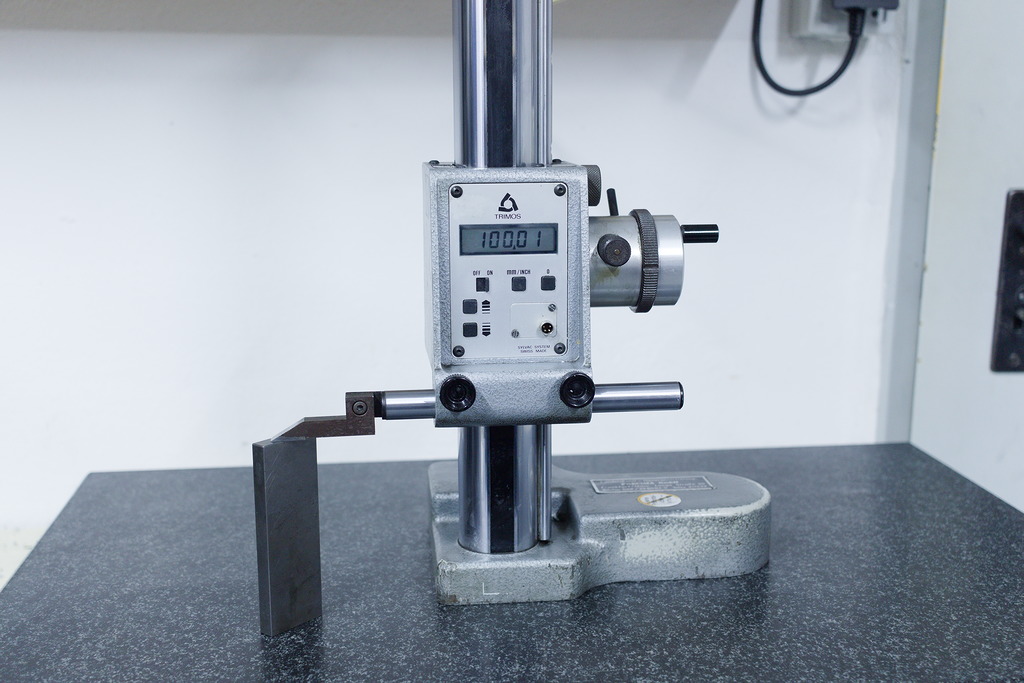

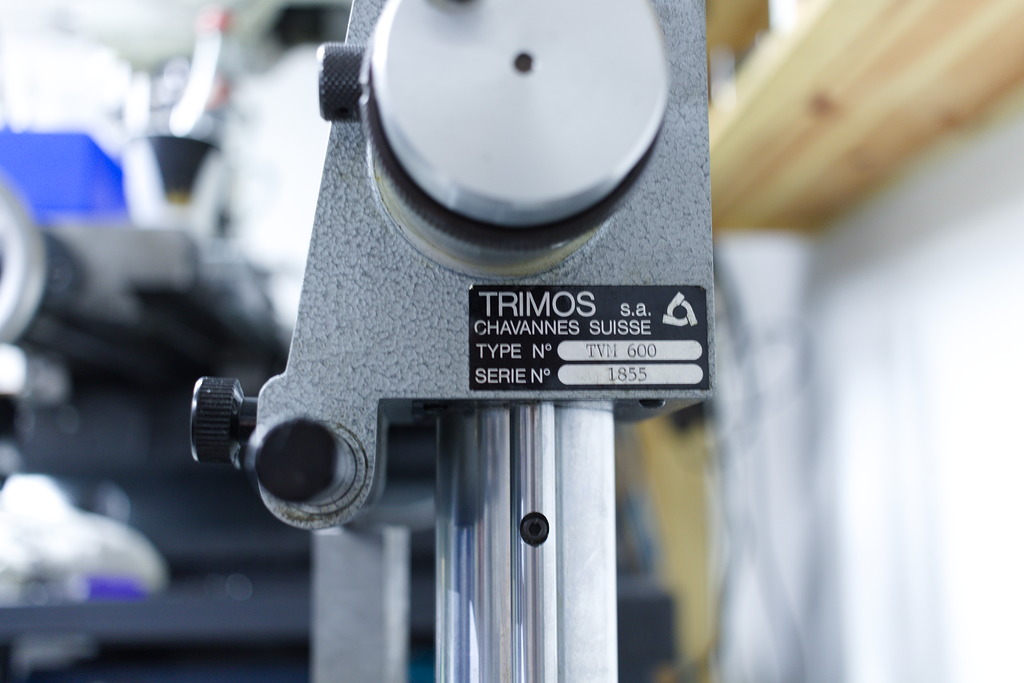

Der Trimos TVM600 ist zwischen einem normalem Höhenreisser und einem Höhenmesser wie dem TesaHite einzuordnen. Deutlich ungenauer als der TesaHite (0,03mm auf den ganzen Messweg, 0,03mm Rechtwinkligkeit zur Messplatte), aber deutlich besser gebaut als ein einfacher Höhenreisser.

Die Säule ist hart und geschliffen und hohl - Im inneren läuft ein Ausgleichsgewicht, das den Z-Schieber in der Schwebe hält. (Trimos löst das mit einem dünnen Drahtseil das nach oben über eine Umlenkung ins innere der Säule zum Gegengewicht umgelenkt wird). Der Schieber läuft mit 8 Kugellagern auf der Säule.

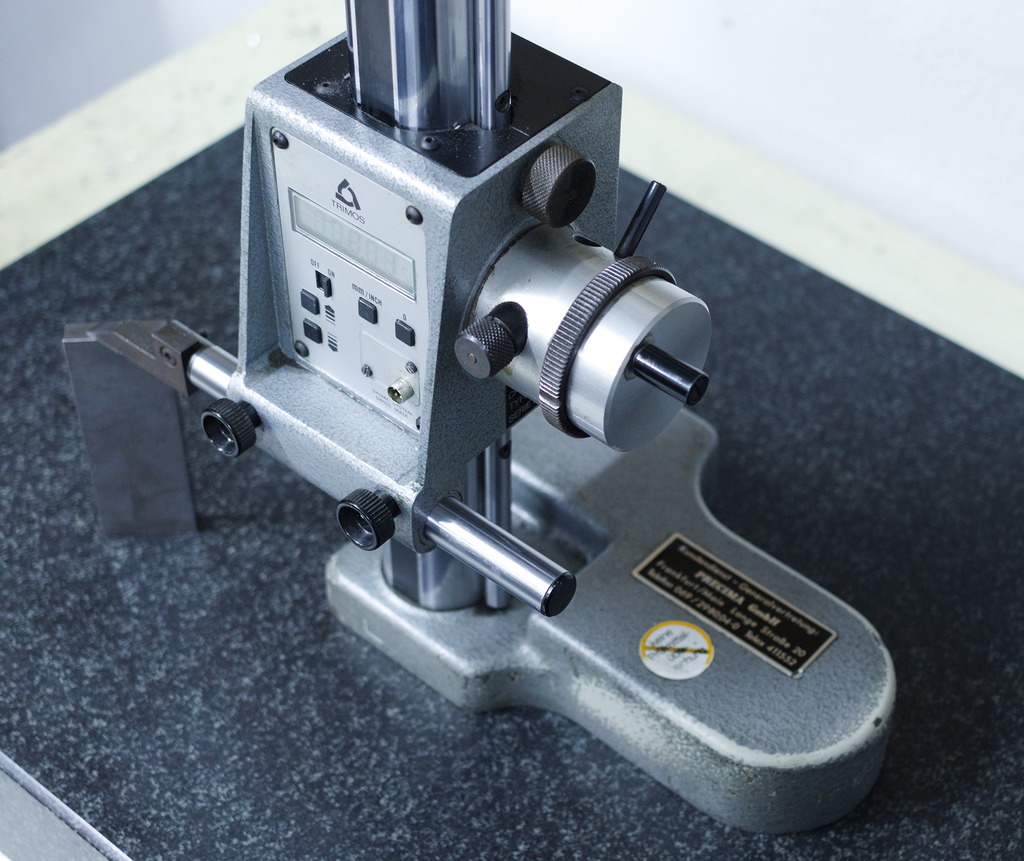

Der Schieber kann entweder mit der großen Kurbel oder dem kleinen Knopf als Feinverstellung in Position gekurbelt werden - Oder man kuppelt den Antrieb aus und kann den Schieber mit Gewichtsausgleich freihand sehr schnell positionieren. Außerdem hat man die Möglichkeit eine Konstante Messkraft nach unten/oben auf ein zu messendes Werkstück auszuüben, dafür ist der große Rändelring gleich hinter der Kurbel.

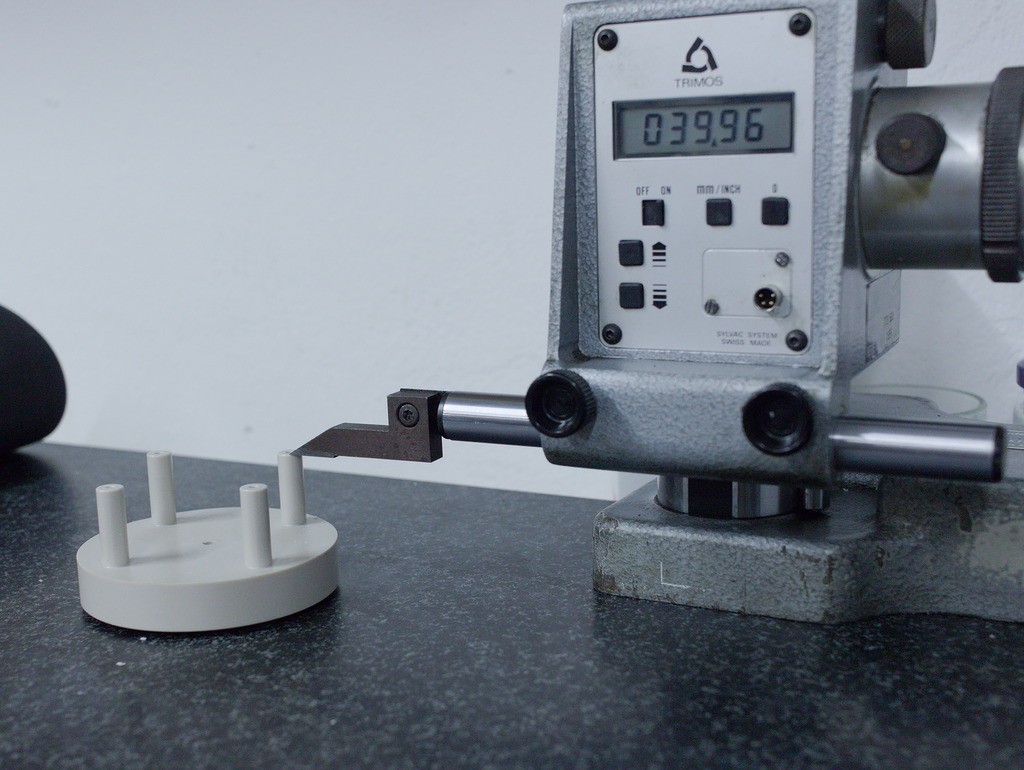

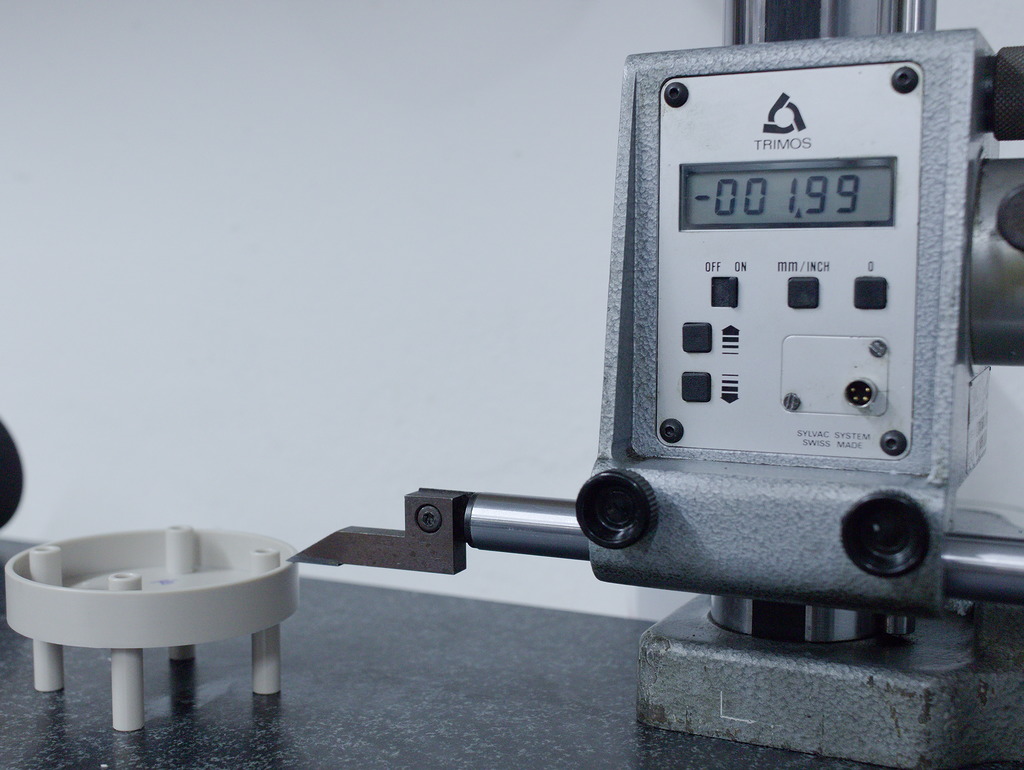

Für schnelle Messungen ist das Ding echt schön - Hier prüfe ich mehrere Höhenmaße an Kunststoffteilen, von denen ich eine Kleinserie gefräst habe. Zuerst die Gesamthöhe der Dome, dann das Absatzmaß.

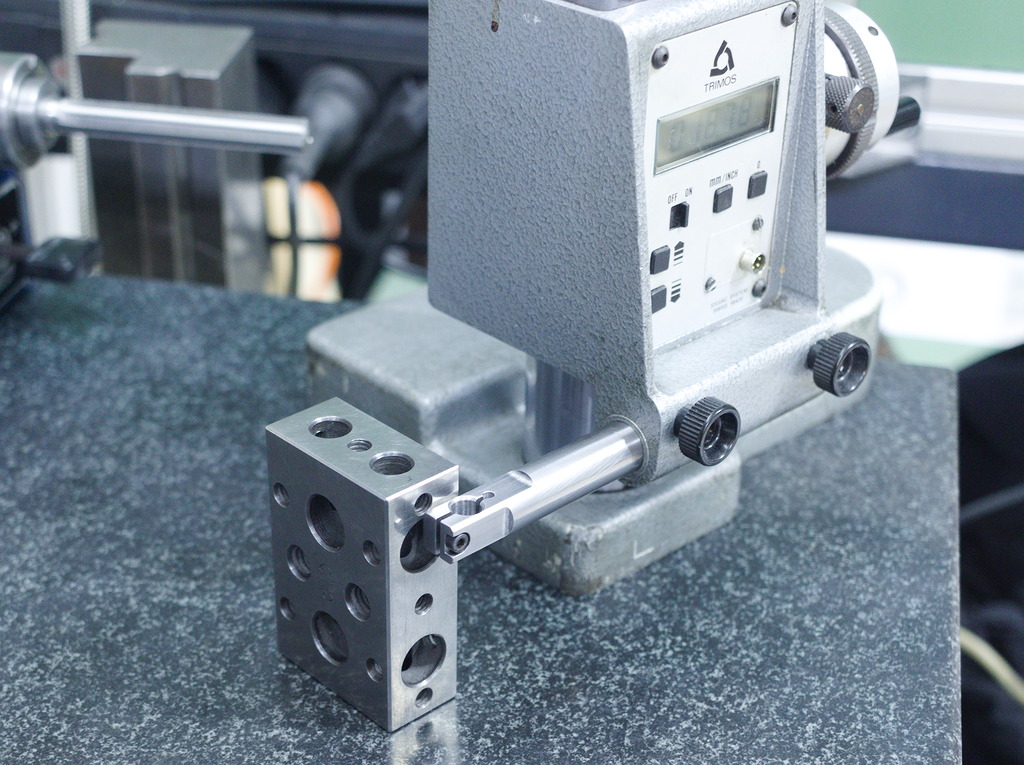

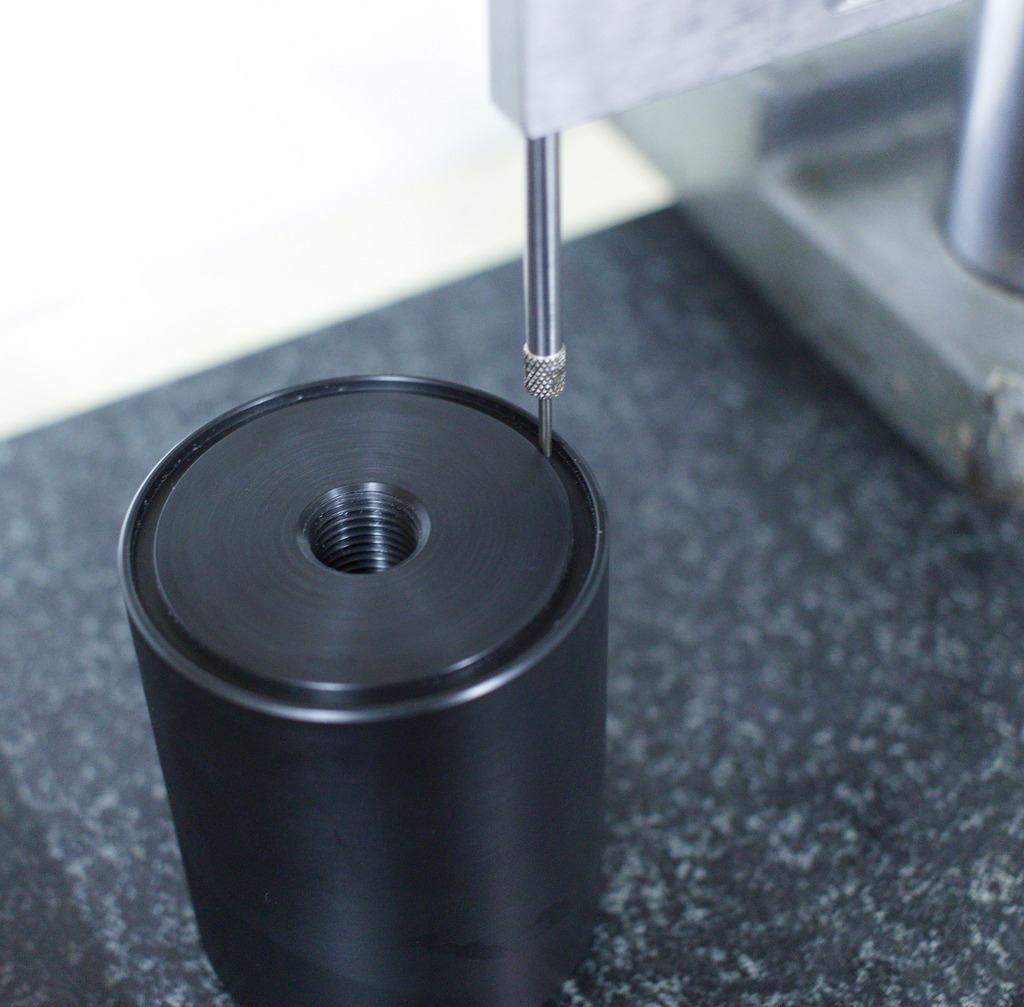

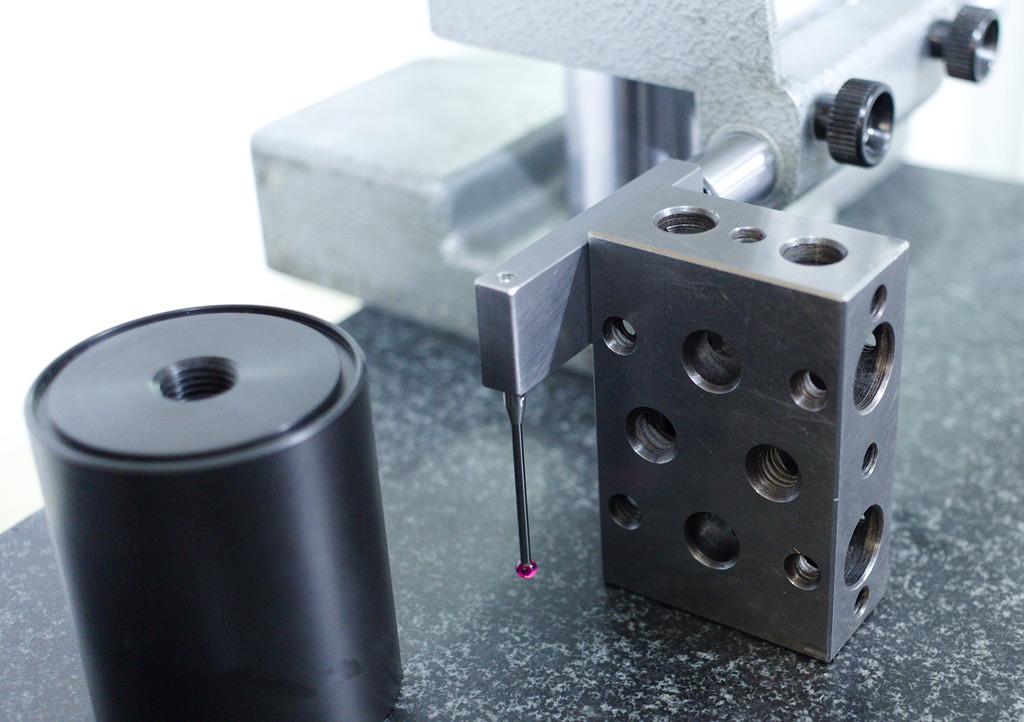

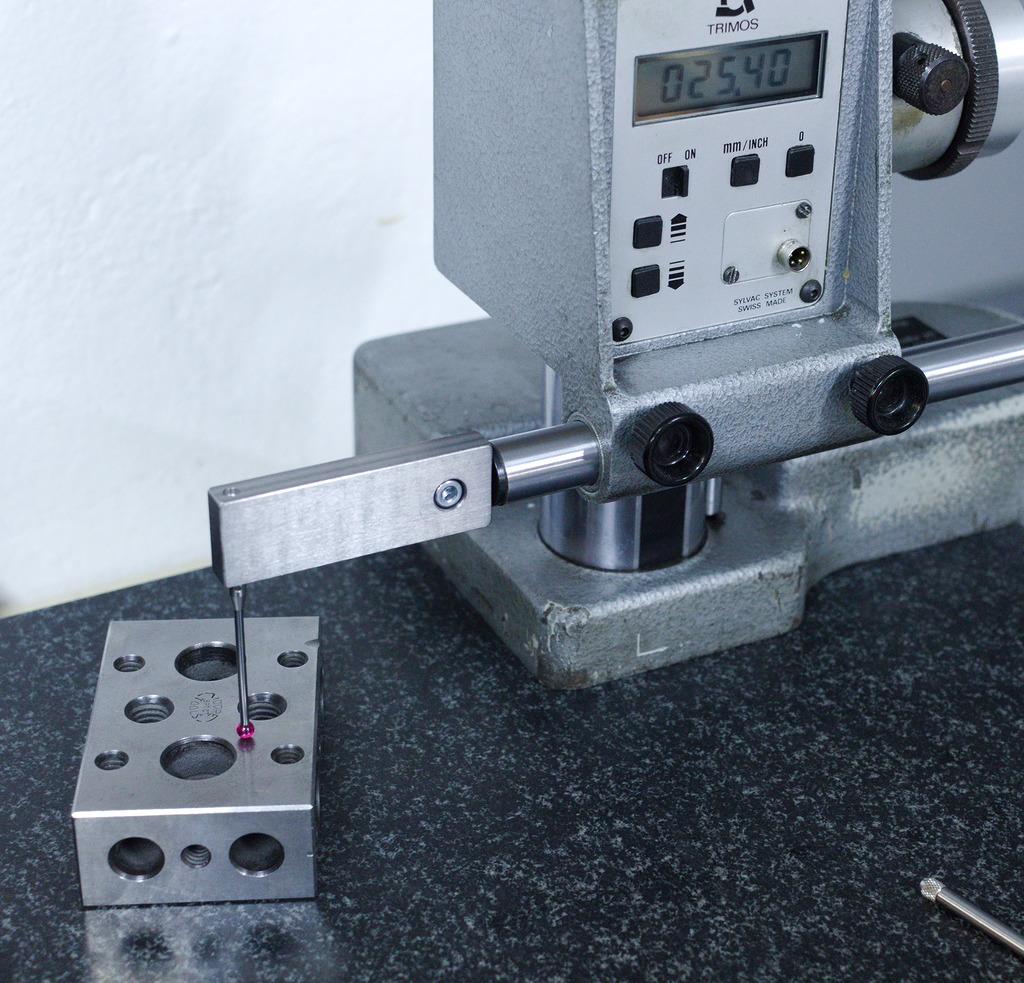

Nützliches Zubehör ist ein Halter, der sowohl 3d Tasterspitzen von Renishaw als auch reguläre Messuhrspitzen und Verlängerungen mit M2,5 Gewinde aufnehmen kann. Das letzte Bild zeigt, wie der Halter für die Tasteinsätze rechtwinklig zur Messplatte ausgerichtet werden kann.

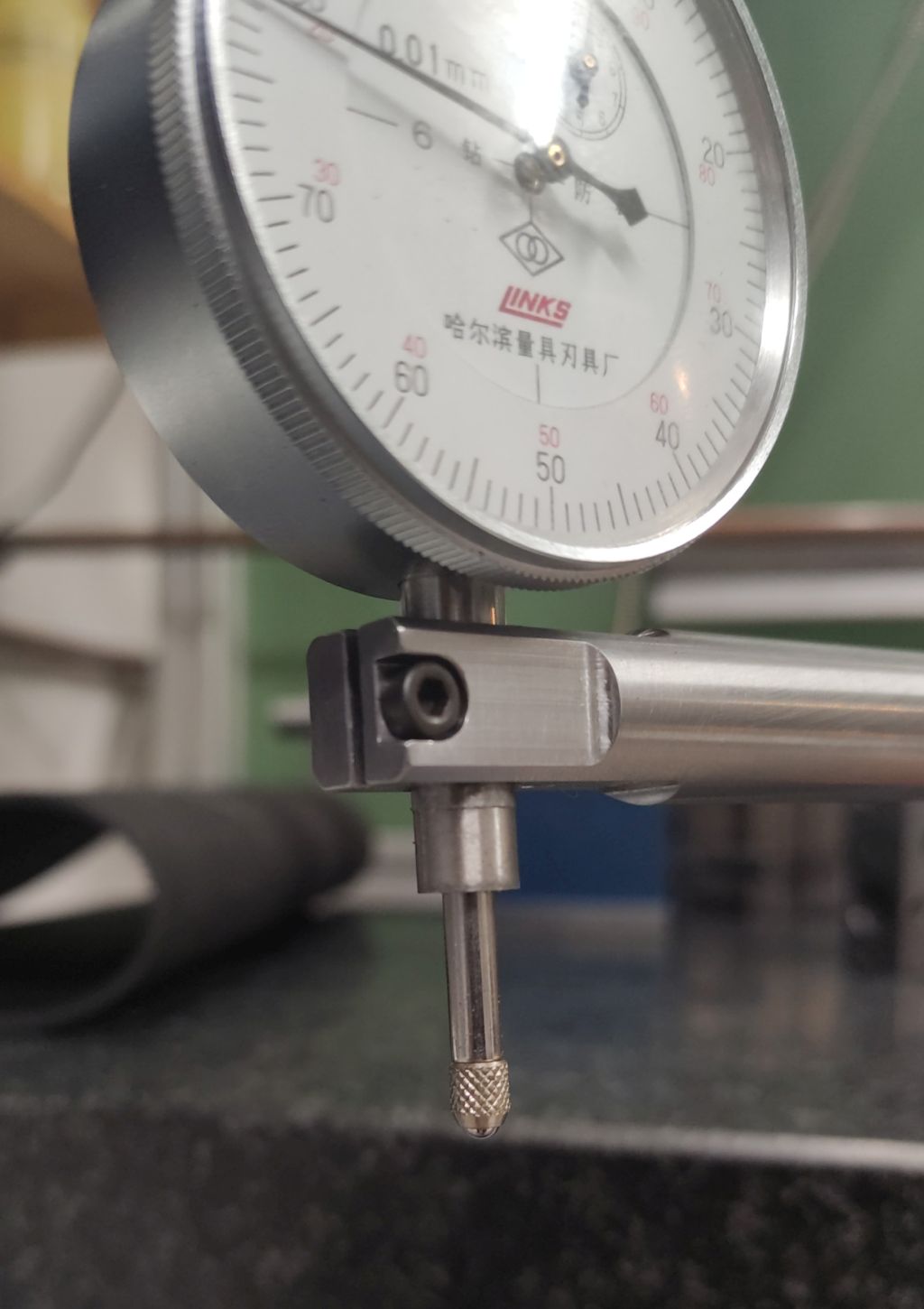

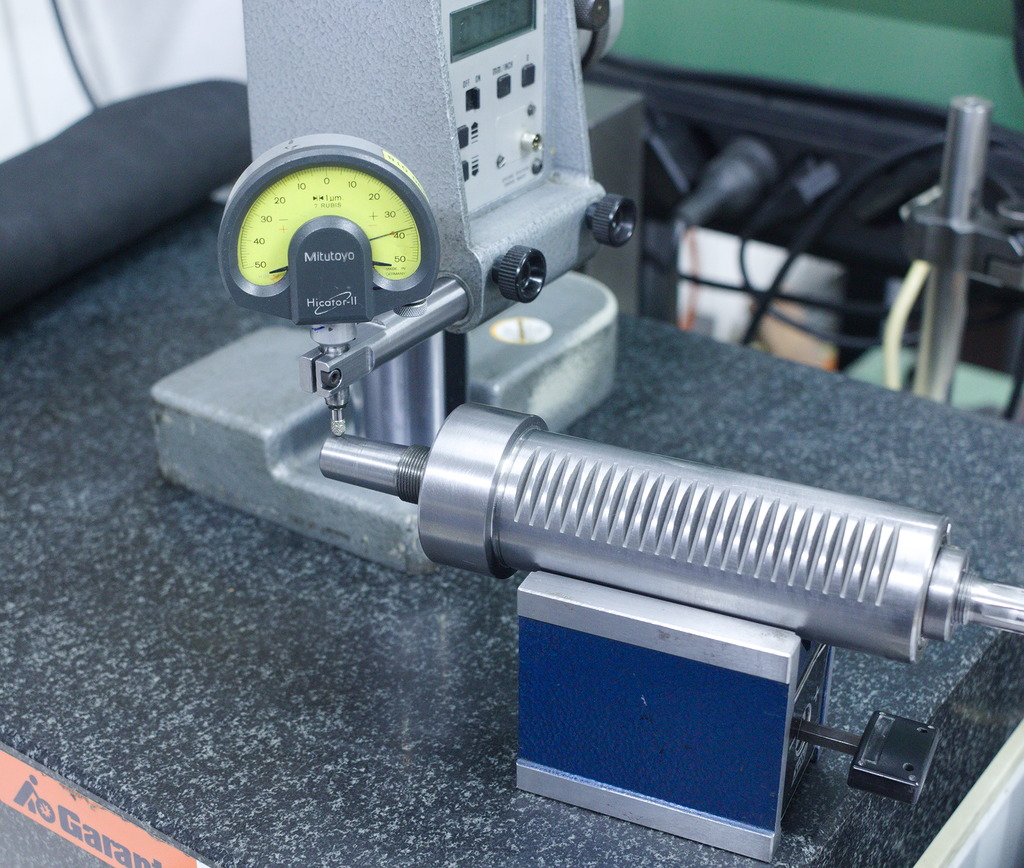

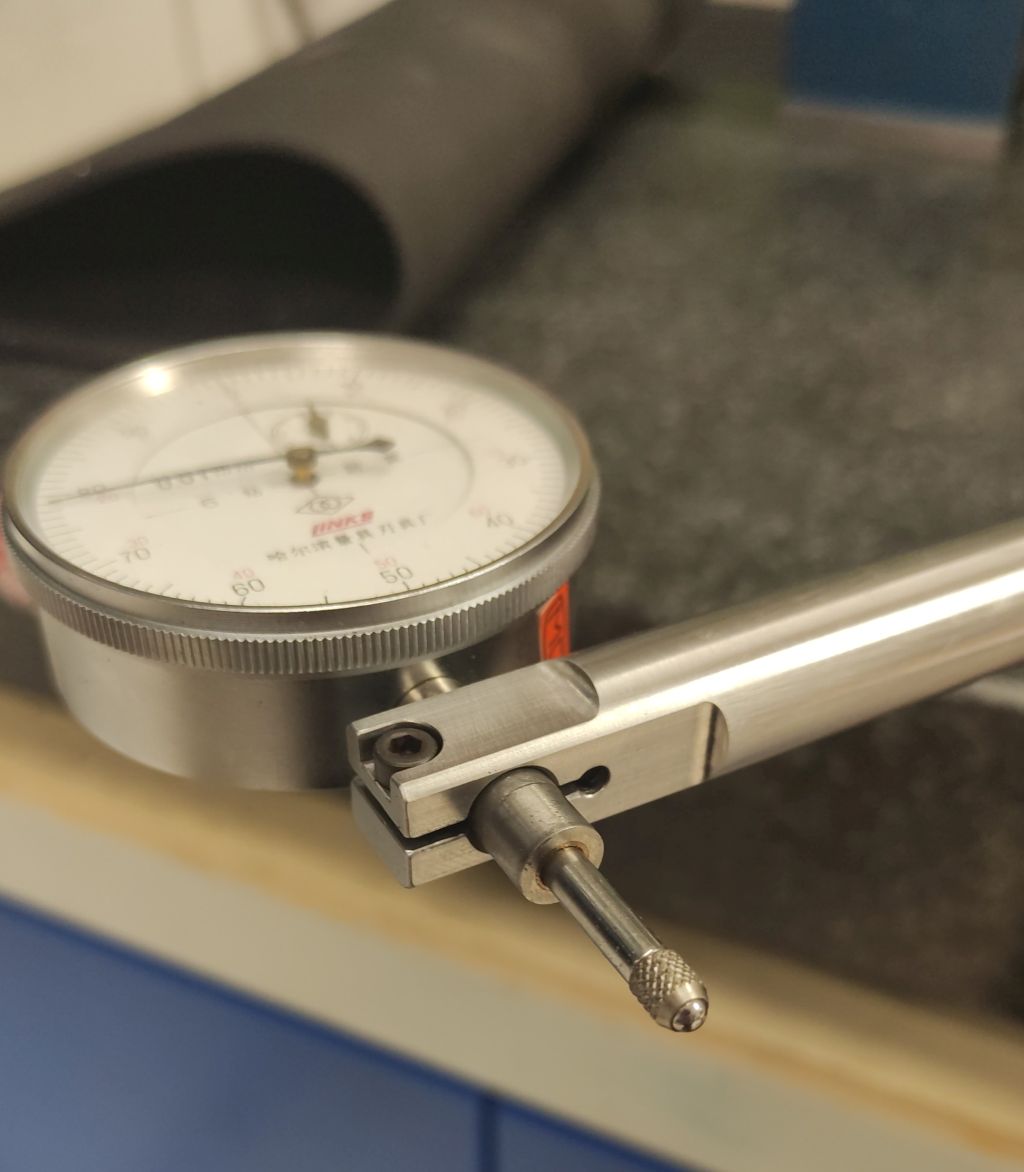

Ein weiteres nützliches Zubehörteil ist ein Messuhrhalter, hier ist eine senkrechte Ausrichtung noch wichtiger als bei den Tasteinsätzen, da sonst das gemessene Maß verfälscht wird. Das letzte Bild zeigt wieder eine einfache Methode, den Halter senkrecht auszurichten.
