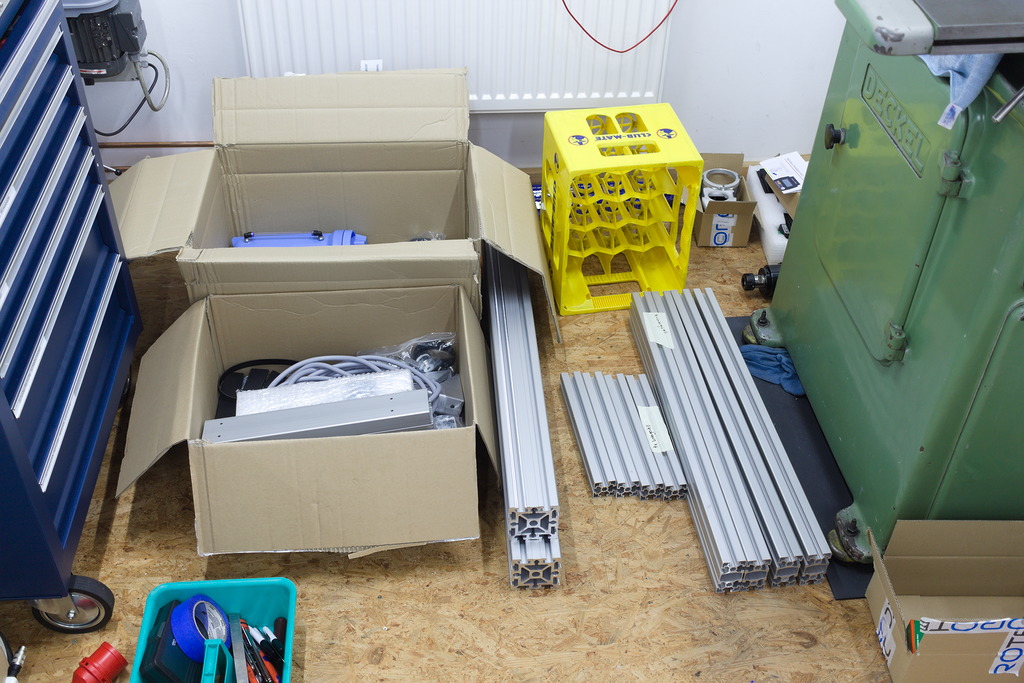

Die gelieferte Palette:

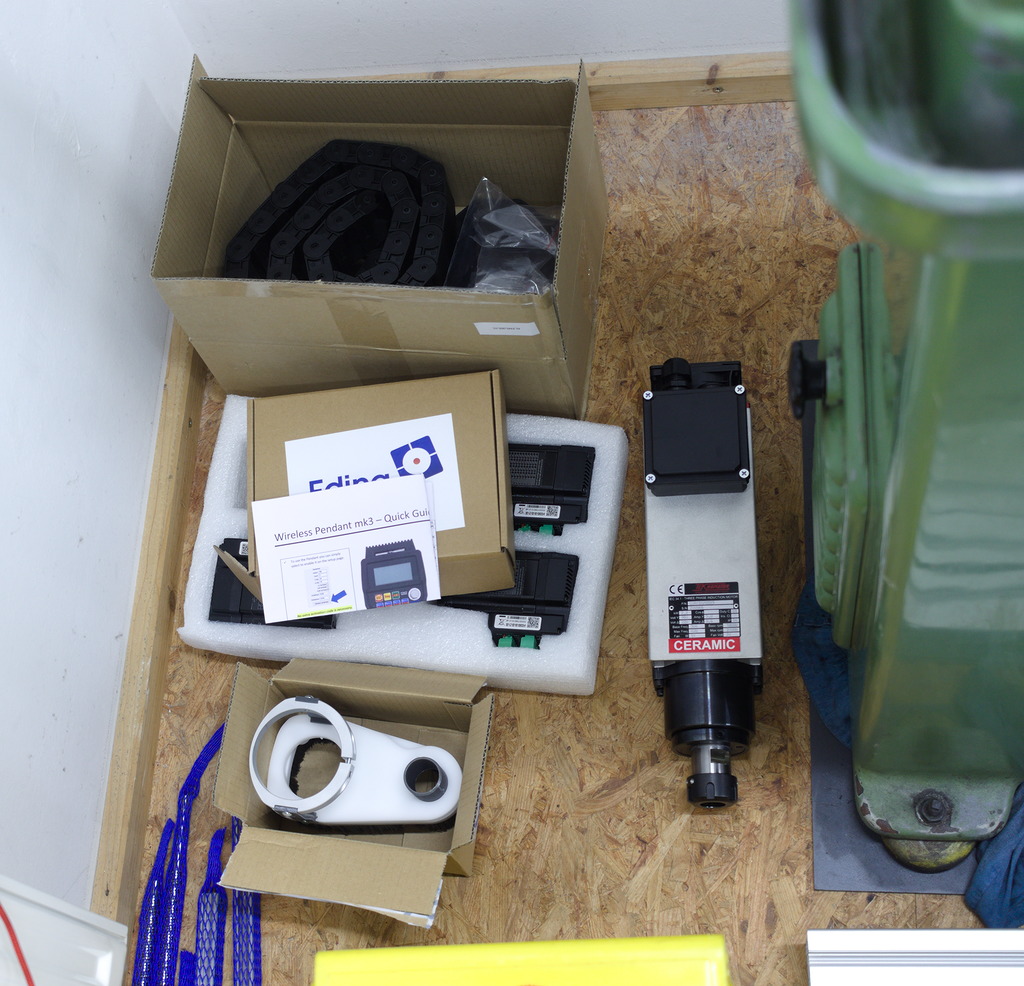

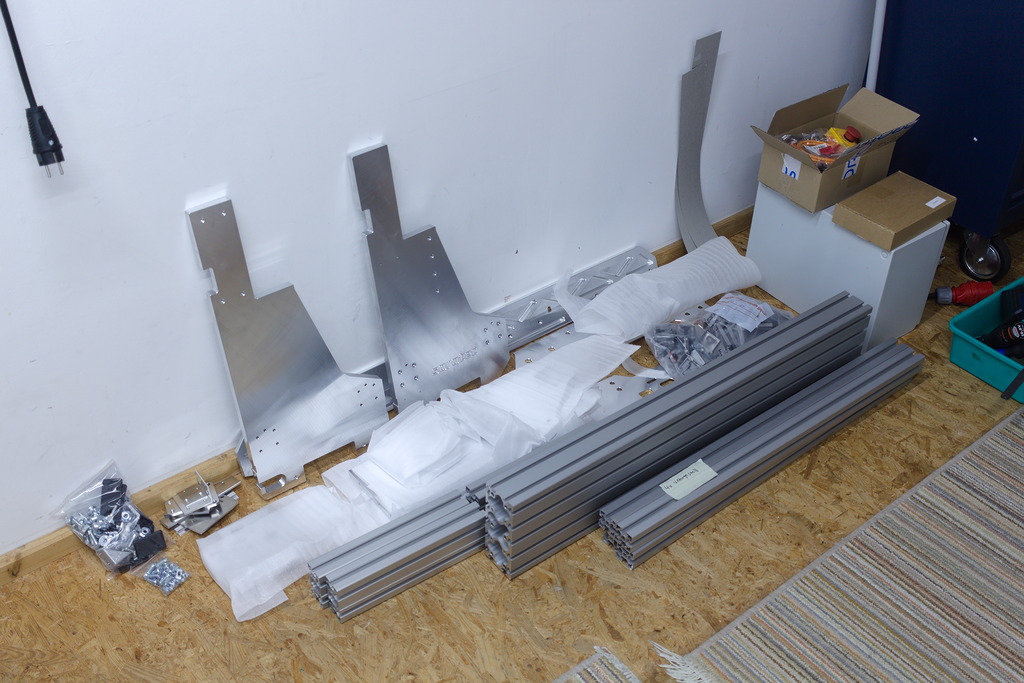

Ein Überblick über die gelieferten Kauf- und Frästeile:

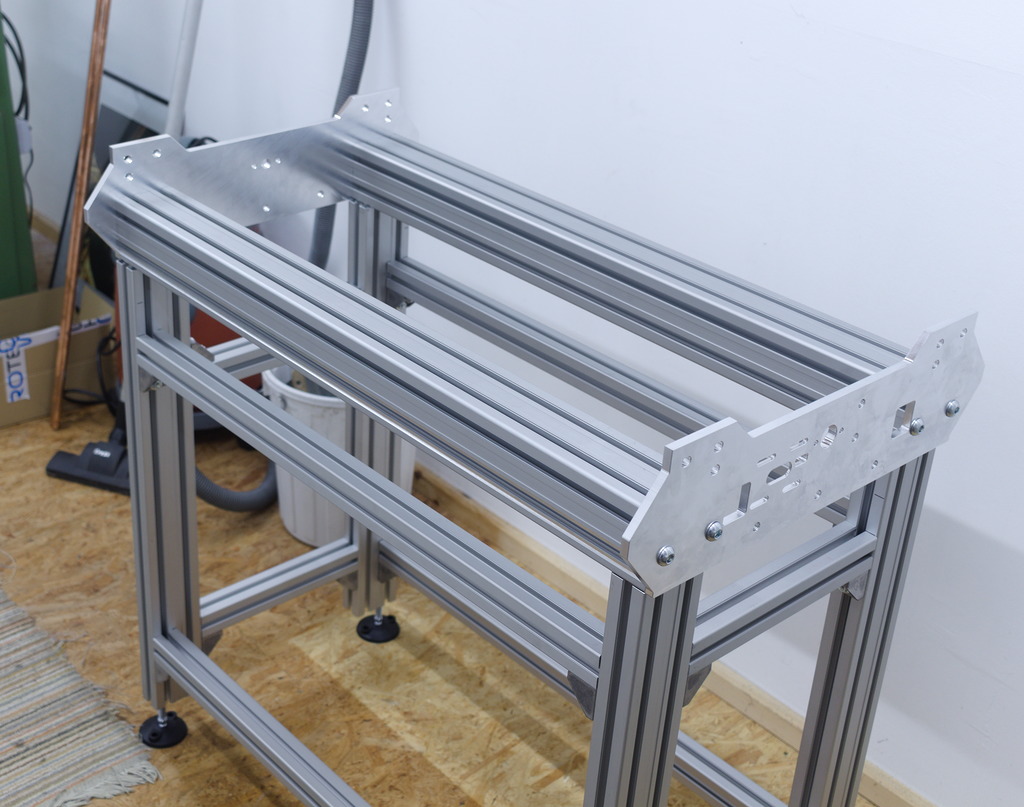

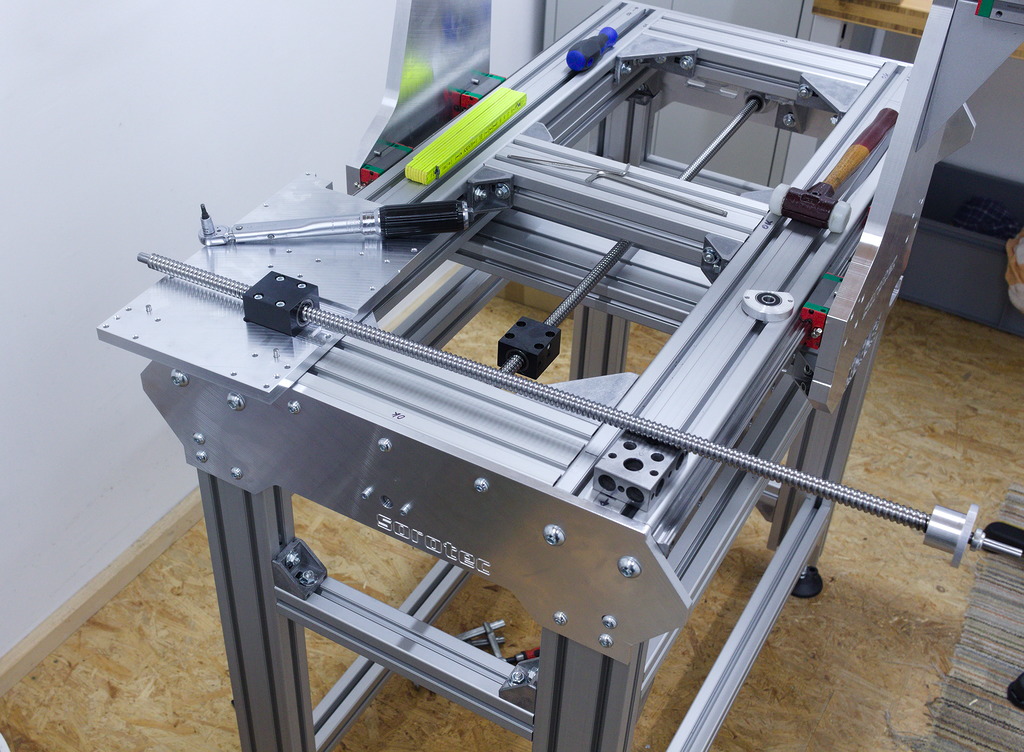

Das Untergestell mit den Längsträgern der Maschine:

Entgegen der Aufbauanleitung habe ich zwischen Untergestell und Maschine eine Stellschraube um eine Verwindung der Maschine ausgleichen/einstellen zu können.

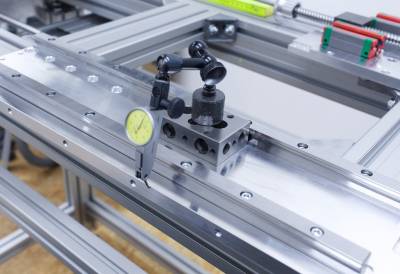

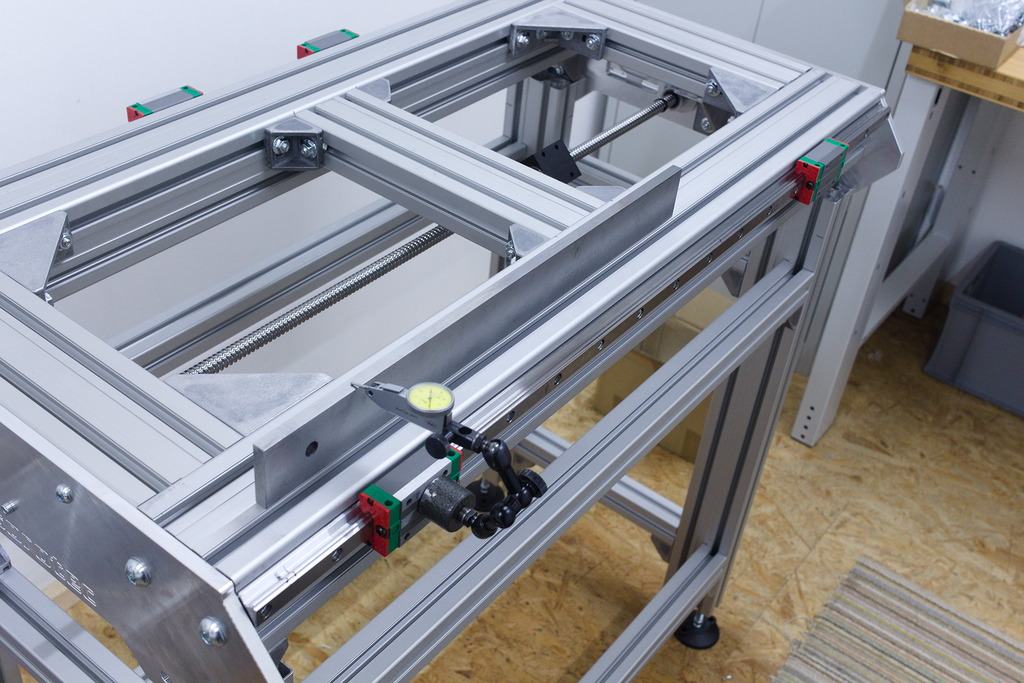

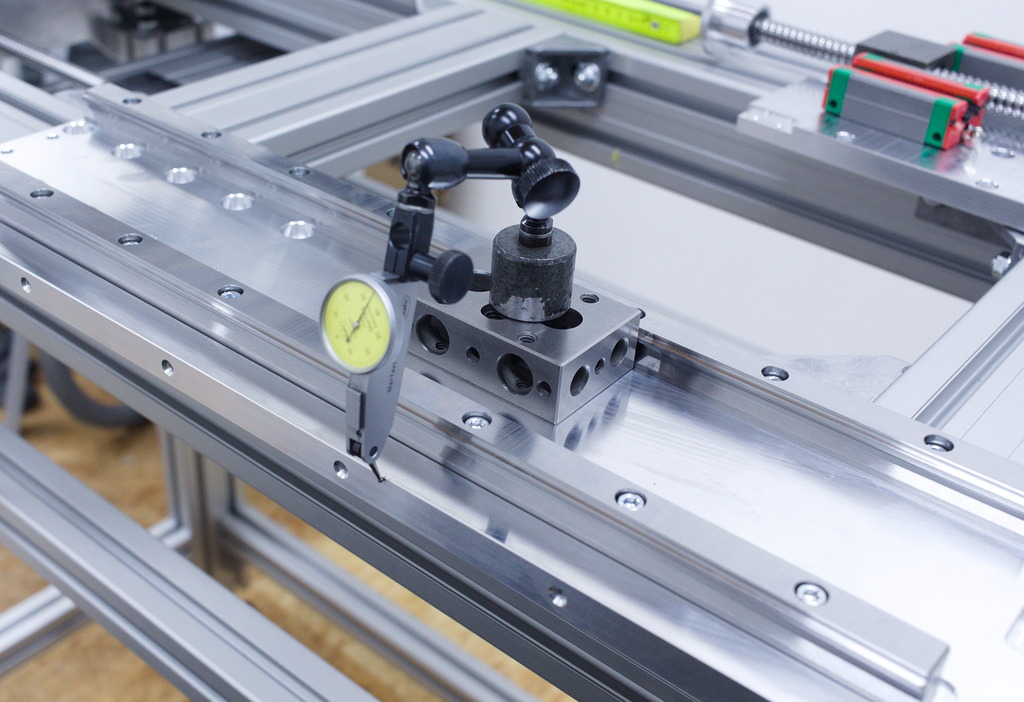

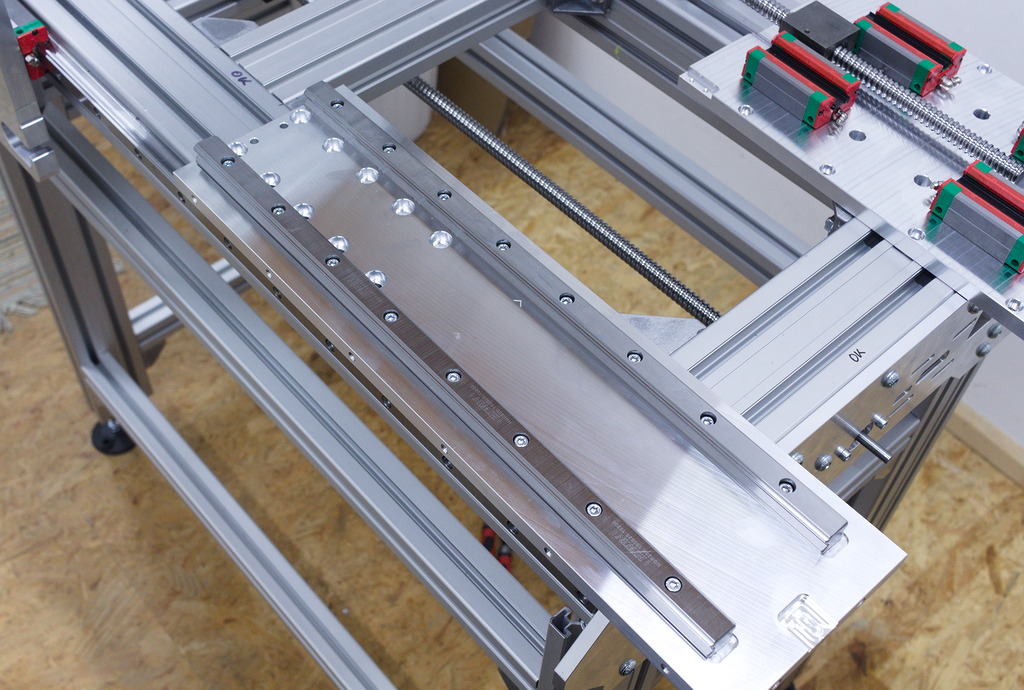

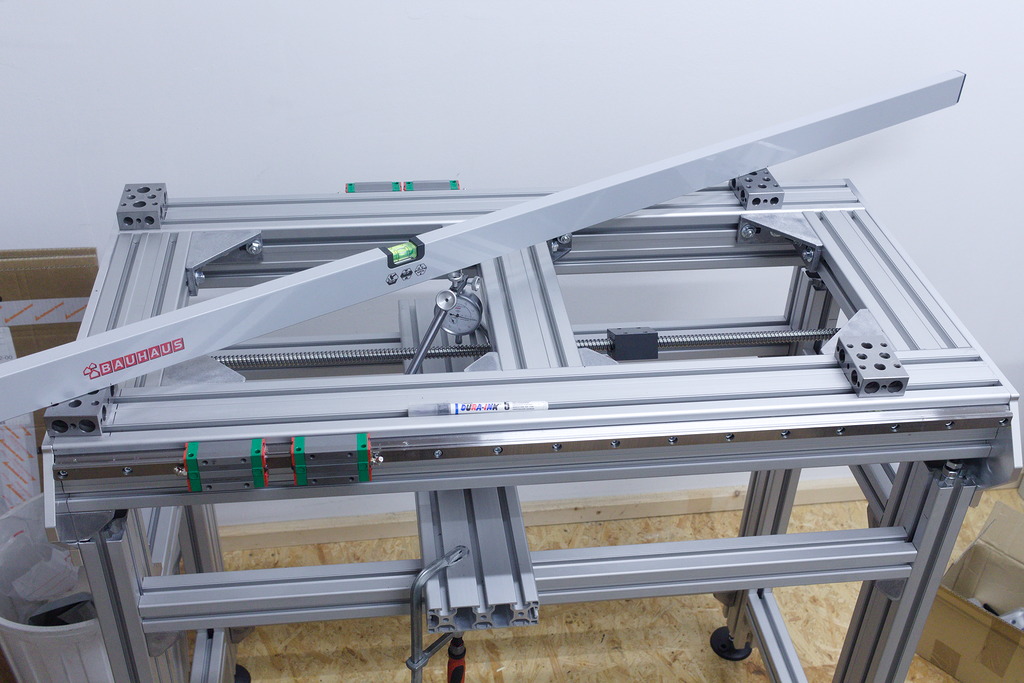

Die Führungsschienen sind parallel zur Oberseite der Längsprofile ausgerichtet - Das Problem dabei ist, dass extrudierte Aluminiumprofile nie gerade sind, deswegen liegt hier ein Flachlineal auf dem Aluminiumprofil auf – Das gleich diesen Fehler im Profil aus und man bekommt eine gerade ausgerichtete Führung.

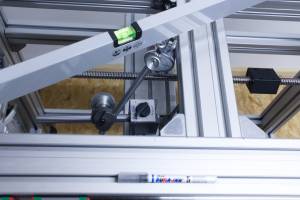

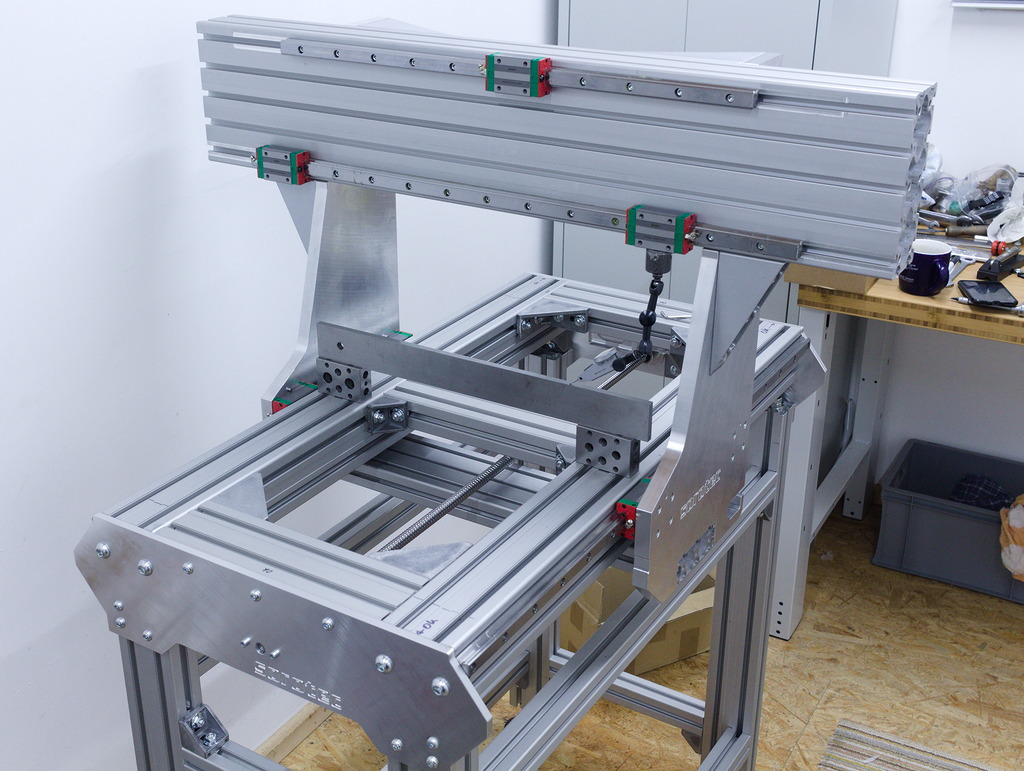

Außerdem benutze ich eine Wasserwaage, um die Verwindung zu bestimmen. Hierfür braucht man kein Präzisionslineal, solange man beim Umlegen über Kreuz die gleichen Auflagepunkte einhält. Die Messuhr von unten muss beim Überkreuz legen der Wasserwaage jeweils den gleichen Wert anzeigen, dann ist die Verwindung der Maschine Null.
