Unsere Spezialität liegt in der Fertigung von kleinen Bauteilen und Baugruppen mit komplexer Geometrie und hohen Ansprüchen an Genauigkeit und Oberflächengüte.

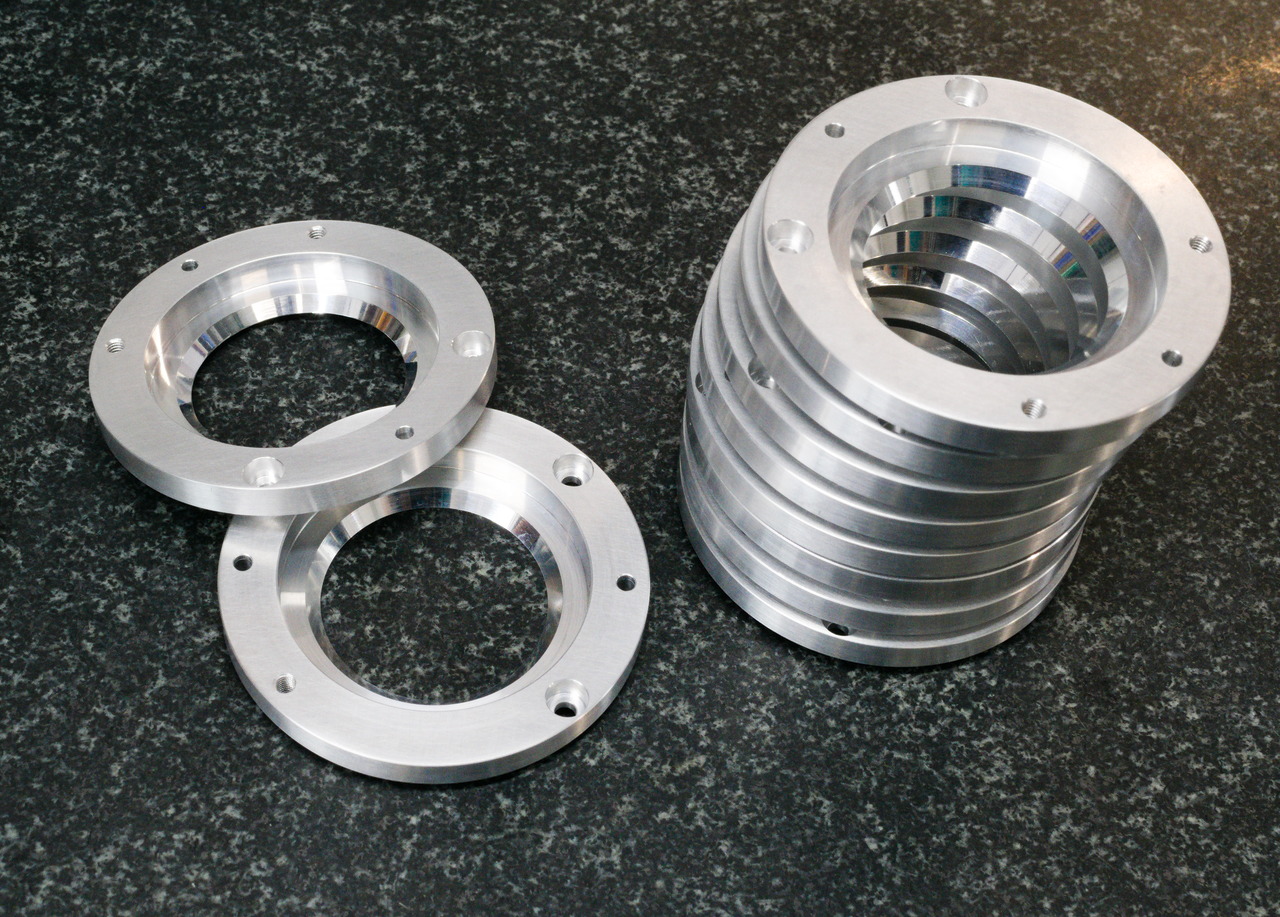

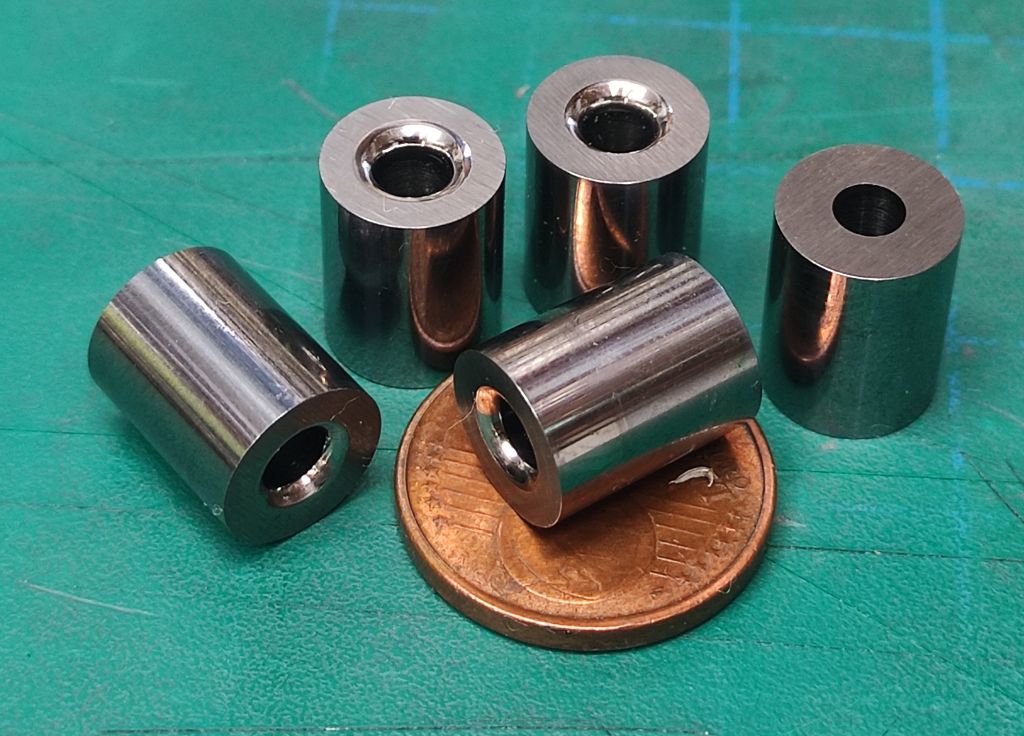

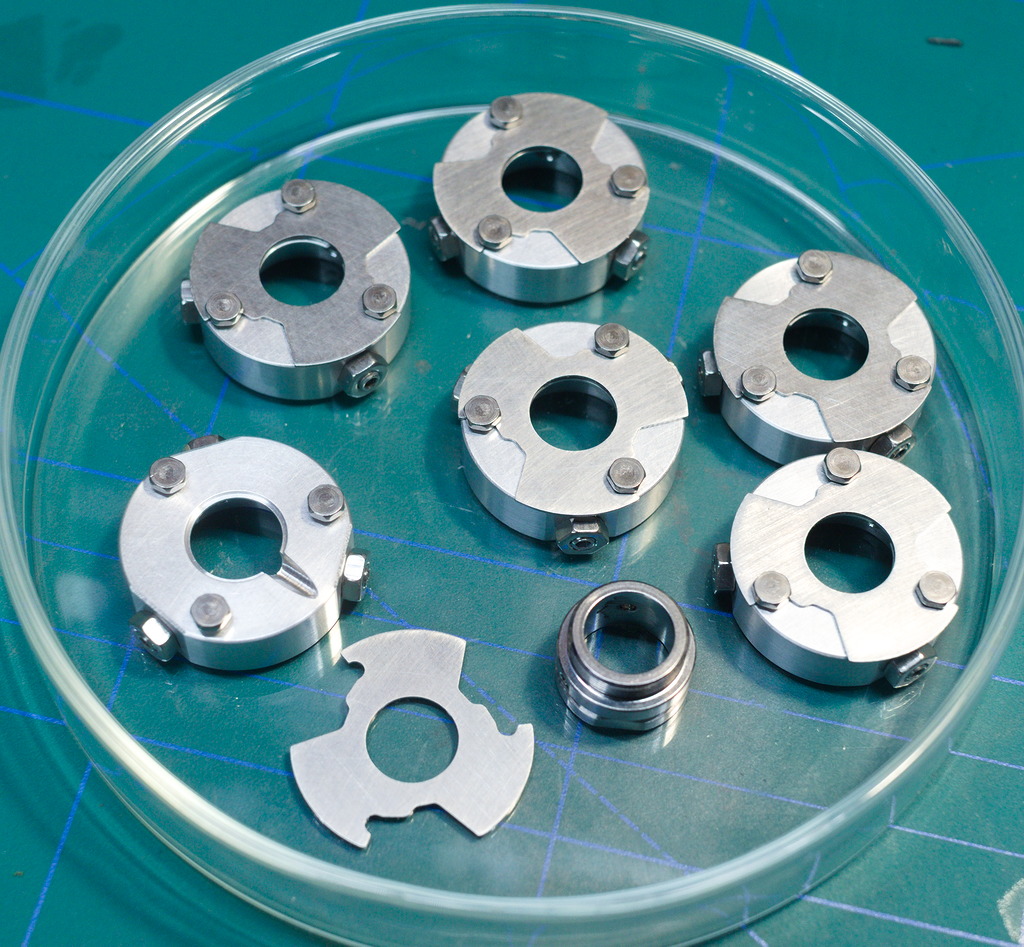

Ringspiegel für Laseranwendung, gefertigt aus Aluminium, Spiegelfläche Diamantgeglättet	Drahtführung aus Hartmetall, Bohrung und Einlaufradius geschliffen/poliert	Optikbaugruppen

Besonderes Augenmerk wird auf Details wie Kantenbrüche, Gratfreiheit und Sauberkeit der Teile gelegt.
Eine Kontrolle von Maß und Form erfolgt mit hochgenauen taktilen Messmitteln, Optisch oder mit Lehren, bei Bedarf werden auch Auftragsspezifische Prüfmittel gefertigt.

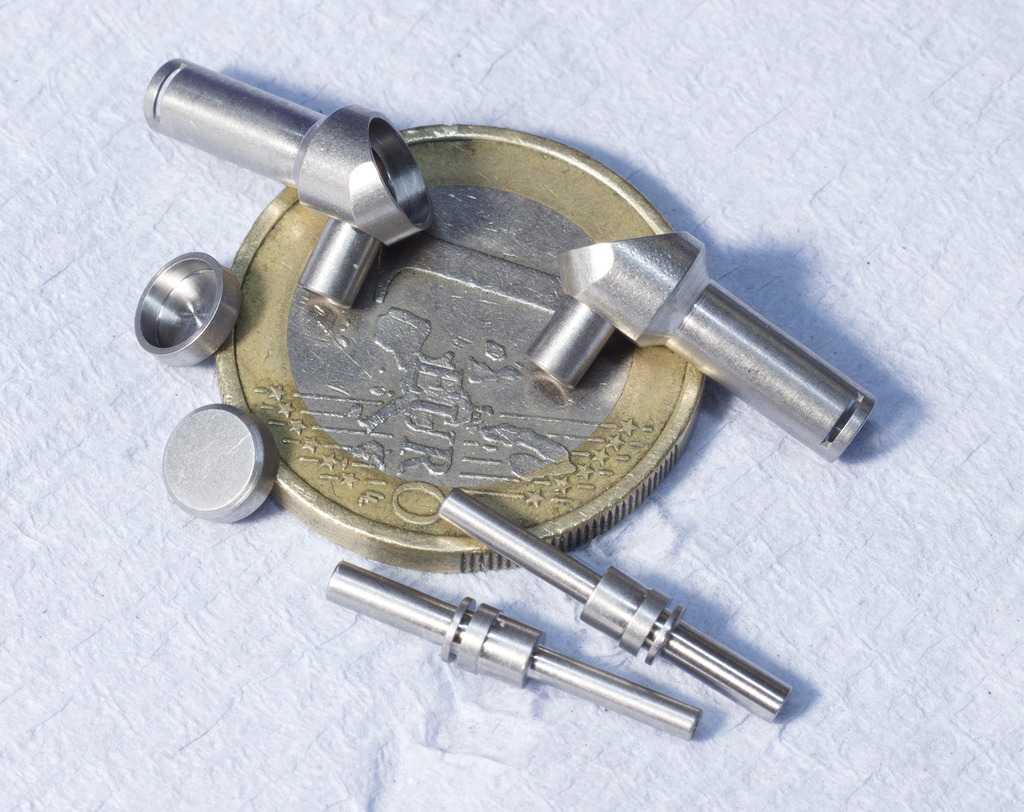

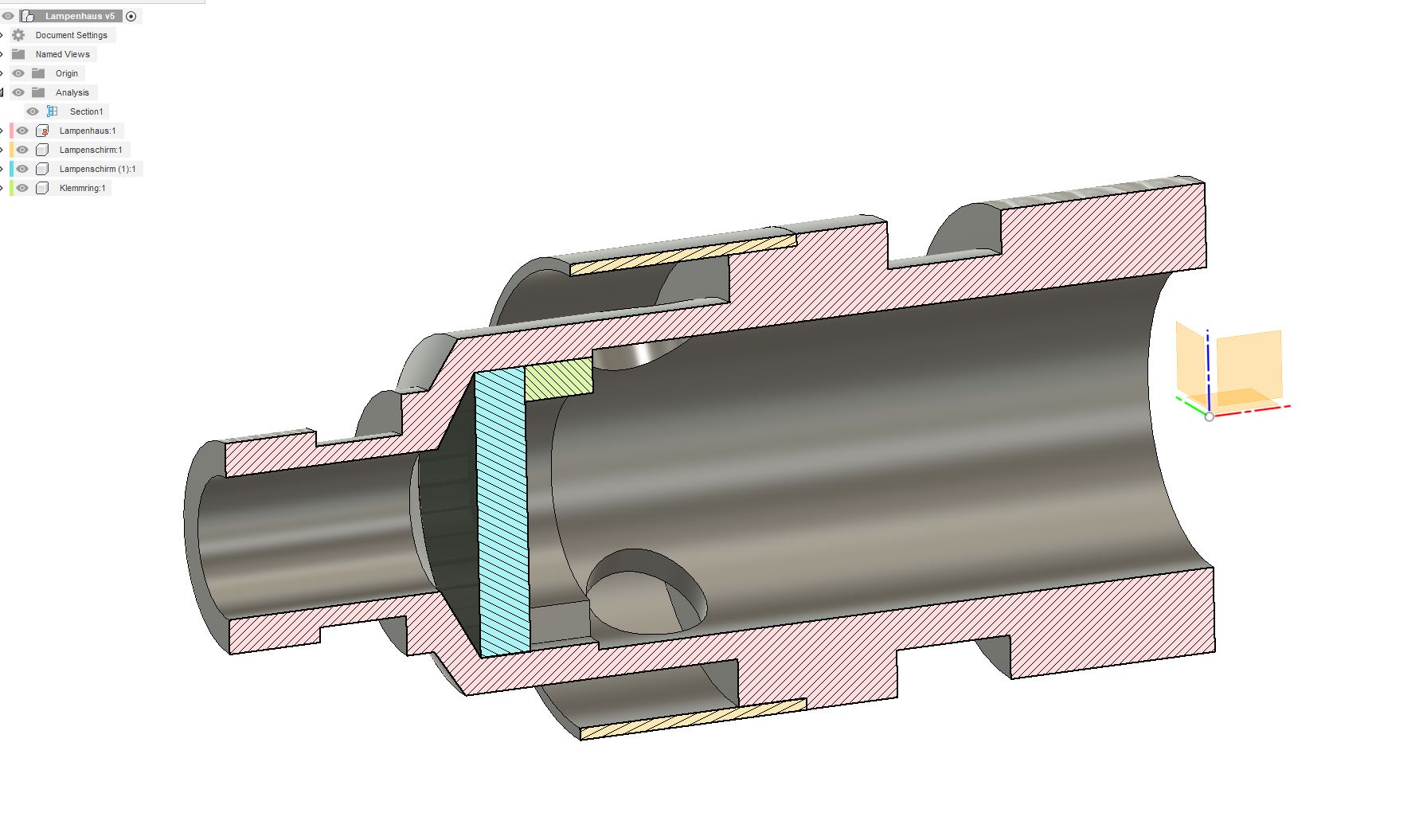

Nachfertigung von nicht mehr erhältlichen Lampenhäusern für einen Theodoliten	Konstruktion des Lampenhaus in CAD anhand eines beschädigten Bauteils

Technische Möglichkeiten - Diese Angaben sollen als Anhalt dienen, Ihre Anforderungen werden selbstverständlich individuell auf Machbarkeit geprüft.

Drehen: Ab Durchmesser 1mm
Bohren: Mikrobohren ab 0,3mm
Fräsen: Kleinste Werkzeugdurchmesser 0,3mm / Nuten mit Sägeblatt ab 0,2mm

Der Zugriff auf diverse Schleifmaschinen erlaubt es uns weiterhin Werkzeuge für Sonderanwendungen zu modifizieren oder anzufertigen.

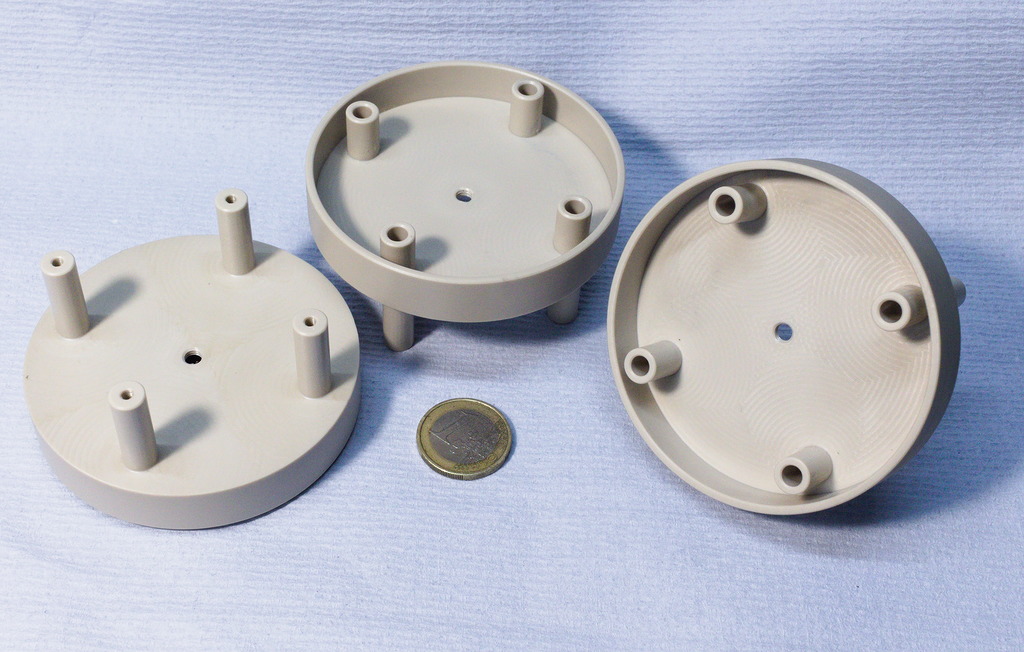

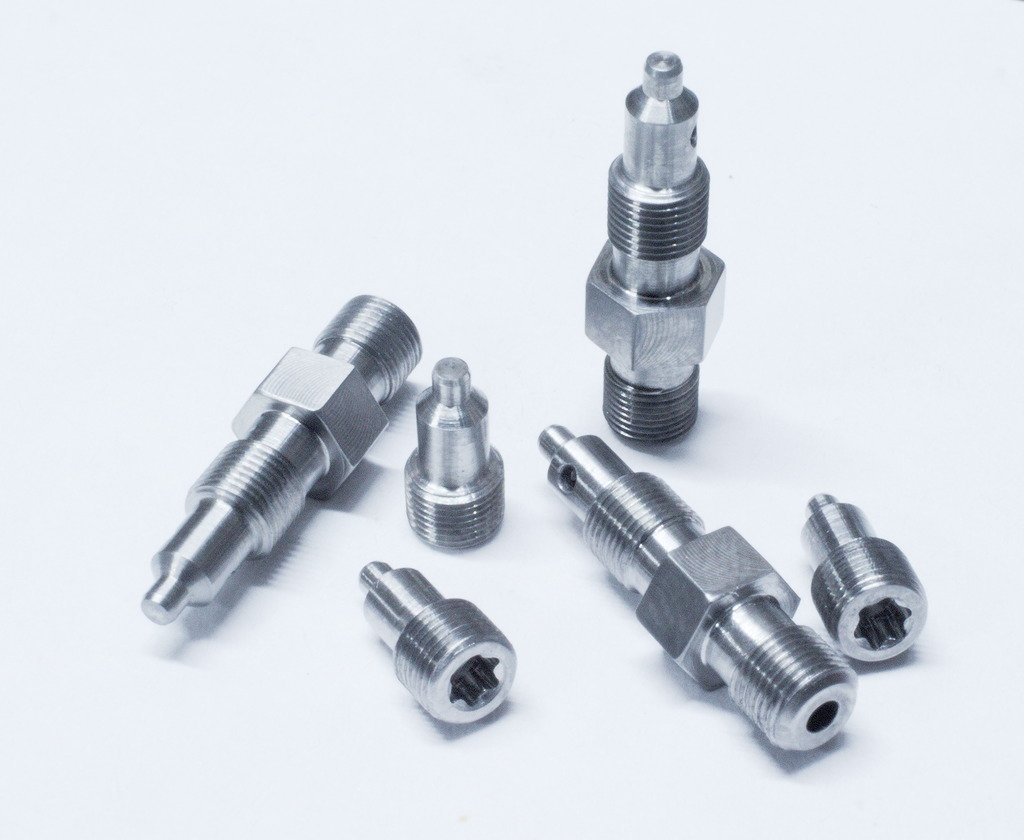

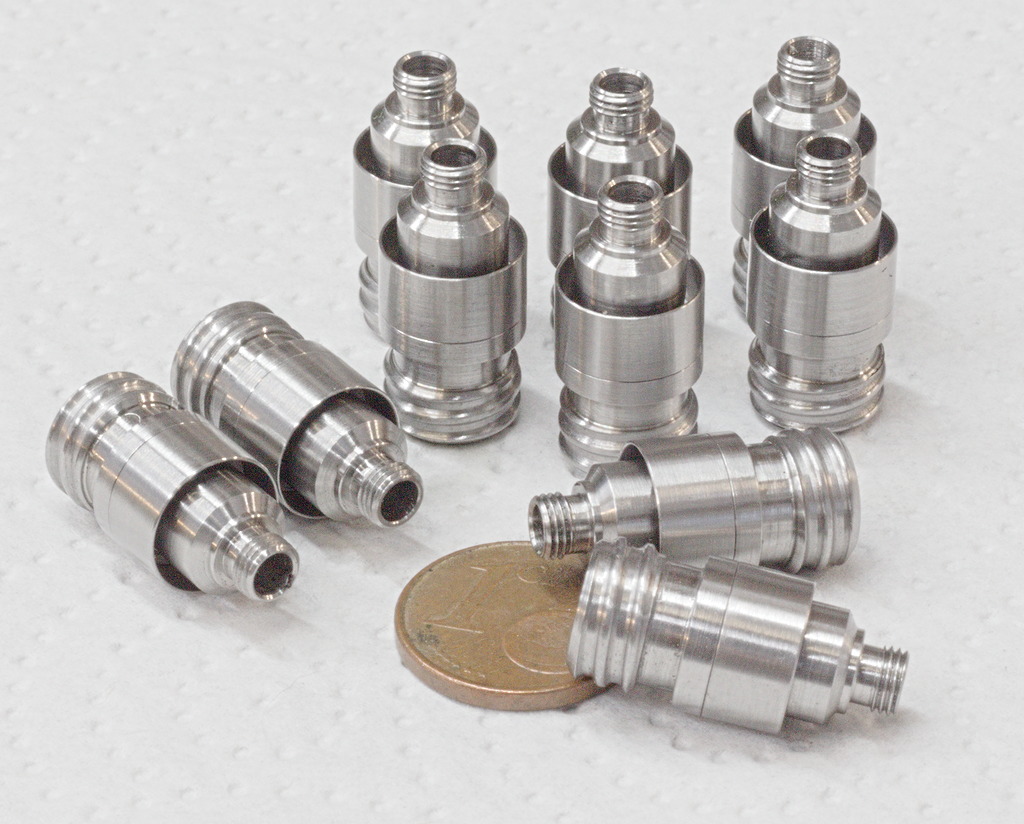

Abdeckungen, Frästeile gefertigt aus PEEK	Ventilschrauben, gefertigt aus Titan, Torx Antrieb TX8, Gewinde M4x0,35	Gehäuse für Kollimatoroptiken, gefertigt aus rostfreiem Stahl 1.4305

Weiterhin verfügen wir über umfangreiche Erfahrung bei der Fertigung von Prototypen für Blechteile, die später als Serienteil durch Stanzen gefertigt werden sollen.

Ausstattung

CNC

HSC-Fräsmaschine (30000U/min, 320x300mm Bearbeitungsfläche)

Gravurlaser (100x100mm Bearbeitungsfläche)

Konventionell

Deckel Fp1 Fräsmaschine (300x150mm Bearbeitungsfläche)
Weiler Primus Drehmaschine (240mm Drehdurchmesser)
Bema FSM260 Flachschleifmaschine (260x100mm Bearbeitungsfläche)
Umfangreiches Zubehör und Kleinmaschinen

Messmittel

TesaHite400 Höhenmessgerät
Nikon MM-40 Messmikroskop mit Quadracheck Messcomputer
Wolpert Härteprüfgerät
Umfangreiche Ausstattung mit Handmessmitteln und Lehren

Eine Besonderheit die wir Anbieten ist die Überholung von Bohrmaschinenspindeln mit festem Aussenkegel (B-Kegel).

Hintergrund:

Bei Bohrmaschinen mit festem Aussenkegel kann dieser Kegel bei einem Maschinencrash (Zum Beispiel ein einhakende Bohrer oder Kreisschneider) durch ein durchrutschendes Bohrfutter starke Fressspuren bekommen oder sogar komplett verbogen werden.

Vorgehensweise:

• Eine stark verbogene Spindel wird mittels Hydraulikpresse vorgerichtet
• Nach einer Reinigung und Kontrolle aller Komponenten wird die Spindel mit neuen Lagern montiert
• Im Zusammengebautem Zustand, in den eigenen Lagern laufend, wird der Kegel neu geschliffen. Auf diese Weise können wir einen bestmöglichen Rundlauf (Der begrenzende Faktor sind hierbei die verbauten Kugellager und die Lageranordnung in der Spindel).
  Sollte die Spindel kein mechanisches Richten und Lagertausch erfordern, ist oft ein Schleifen des Kegels ausreichend - Besonders dann, wenn es sich nur um einen Kegel mit Fressspuren handelt, z.B. durch ein Durchdrehendes Bohrfuttter.

Auf Wunsch beschaffen wir auch neue Bohrfutter, Lager von Namenhaften Herstellern (NSK/FAG oder SKF) und sonstige Ersatzteile die für eine Überholung der Bohrspindel notwendig sind.

Eine Instandsetzung von Spindeln mit Innenkegel (Morsekegel) ist derzeit nicht vorgesehen.
